Informazioni di Base.
Model No.
GARQ47F
Modulo di collegamento
Flangia
Modalità di guida
Ingranaggio a vite senza fine
Pressione nominale
150 lb-2500 lb
Canale
Straight Through Tipo
Struttura
Valvola a sfera fisso
Tipo
Valvola a sfera fisso
Funzione
Blow-Giù Valve, Valvola di scarico
Temperatura
Normale temperatura
Applicazione
Uso industriale
design della carrozzeria
design 3 pz
complessivo sfera
ingresso laterale
materiale del sedile
rtfe/nylon/peek
Pacchetto di Trasporto
cassa in legno
Specifiche
2"-18"
Marchio
goole, odm, oem
Origine
Wenzhou, Zhejiang, China
Codice SA
8481804090
Capacità di Produzione
500 pezzi al mese
Descrizione del Prodotto
ANSI 3 pezzi forgiati a foro pieno/a foro ridotto sfera in acciaio con perno di articolazione Valvola
Blocco doppio e spurgo
La valvola a sfera con perno di articolazione è caratterizzata dalla struttura di tenuta a sfera anteriore. Ciascuna sede della valvola a sfera può tagliare separatamente il mezzo sia a monte che a valle per ottenere la funzione di blocco doppio. Quando la valvola a sfera è chiusa, la cavità del corpo viene separata sia da monte che da valle anche se c'è pressione su entrambe le estremità. Il mezzo rimasto nella cavità del corpo potrebbe aumentare la pressione per spingere le sedi. Il liquido potrebbe essere spurgato attraverso la valvola di sfiato per garantire la sicurezza della valvola.
Design antistatico
Ad eccezione delle caratteristiche antistatiche della valvola a sfera flottante, la valvola a sfera con perno di articolazione ha molto di più. La sfera della valvola a sfera del perno di articolazione viene a stretto contatto tra loro attraverso il perno di articolazione, il cuscinetto di regolazione e il cappuccio di fondo, il passaggio di elettricità statica si forma così insieme alla valvola, che può portare all'elettricità statica causata da scintille generate dall'attrito tra la sfera e la sede durante le prestazioni di accensione e spegnimento al suolo per evitare il rischio di incendio o esplosione.
Design ignifugo

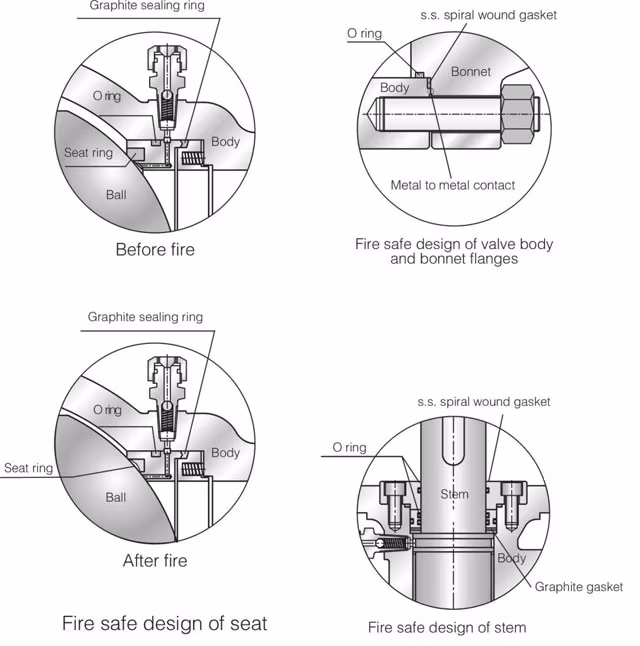

Con la valvola riscaldata in un'applicazione antincendio, le parti in materiale non metallico, come l'anello di tenuta della sede in PTFE, l'o-ring per lo stelo e la guarnizione di tenuta per il corpo e il cofano, potrebbero danneggiarsi a causa di temperature elevate. Il design speciale di CRV per la guarnizione ausiliaria metallo-metallo o grafite è progettato per la valvola a sfera a perno per prevenire efficacemente perdite interne ed esterne della valvola in caso di incendio, come richiesto dai clienti; Il design ignifugo di CRV per la valvola a sfera con perno di articolazione soddisfa i requisiti API 607, API 6Fa e BS 6755.
Alesaggio completo/alesaggio ridotto. Fuse 2pz corpo imbullonato /forgiato 3pz corpo imbullonato o saldato
Sedile con inserto morbido/sedile in metallo-metallo
Stelo antiaratura. Progettazione antincendio conforme a API 6FA/607. Dispositivo antistatico
Funzione di blocco doppio e spurgo. Con sfiato e foro di scarico
Iniezione di grasso su stelo e sede . Cofano esteso o stelo opzionale
La sfera della valvola a sfera del perno di articolazione è fissa, non si muove con una pressione media. La valvola a sfera del perno di articolazione ha sedi flottanti. Le sedi si muovono con una pressione media per serrare la sfera e l'anello di tenuta per garantire l'affidabilità della tenuta. I cuscinetti possono essere montati nell'albero superiore e nell'albero inferiore, riducendo così la coppia di funzionamento. Questo è ampiamente utilizzato nelle valvole ad alta pressione e di grandi dimensioni. Per ridurre la coppia di funzionamento e aumentare l'affidabilità della tenuta, negli ultimi anni sono state adottate valvole a sfera lubrificate. Un sigillante speciale viene iniettato tra le superfici di tenuta della valvola a sfera lubrificata per creare uno strato. Ciò aumenta l'affidabilità della tenuta e diminuisce la coppia di funzionamento, che è migliore per le valvole a sfera di grandi dimensioni ad alta pressione.
Dispositivo di iniezione del sigillante
Le valvole a sfera montate sul perno di articolazione sono dotate di dispositivi per l'iniezione di sigillante, che si trovano sia sullo stelo che sulla sede per le valvole a sfera del perno di articolazione di DN>150 mm (NPS6), sia nella cavità del corpo per la valvola di DN<125 mm. Quando l'o-ring dello stelo o l'anello della sede del corpo viene danneggiato a causa di incidenti, è possibile evitare la perdita media tra corpo e stelo iniettando il sigillante attraverso il dispositivo.
Blocco doppio e spurgo
La valvola a sfera con perno di articolazione è caratterizzata dalla struttura di tenuta a sfera anteriore. Ciascuna sede della valvola a sfera può tagliare separatamente il mezzo sia a monte che a valle per ottenere la funzione di blocco doppio. Quando la valvola a sfera è chiusa, la cavità del corpo viene separata sia da monte che da valle anche se c'è pressione su entrambe le estremità. Il mezzo rimasto nella cavità del corpo potrebbe aumentare la pressione per spingere le sedi. Il liquido potrebbe essere spurgato attraverso la valvola di sfiato per garantire la sicurezza della valvola.
Design antistatico
Ad eccezione delle caratteristiche antistatiche della valvola a sfera flottante, la valvola a sfera con perno di articolazione ha molto di più. La sfera della valvola a sfera del perno di articolazione viene a stretto contatto tra loro attraverso il perno di articolazione, il cuscinetto di regolazione e il cappuccio di fondo, il passaggio di elettricità statica si forma così insieme alla valvola, che può portare all'elettricità statica causata da scintille generate dall'attrito tra la sfera e la sede durante le prestazioni di accensione e spegnimento al suolo per evitare il rischio di incendio o esplosione.
Design ignifugo
Con la valvola riscaldata in un'applicazione antincendio, le parti in materiale non metallico, come l'anello di tenuta della sede in PTFE, l'o-ring per lo stelo e la guarnizione di tenuta per il corpo e il cofano, potrebbero danneggiarsi a causa di temperature elevate. Il design speciale di CRV per la guarnizione ausiliaria metallo-metallo o grafite è progettato per la valvola a sfera a perno per prevenire efficacemente perdite interne ed esterne della valvola in caso di incendio, come richiesto dai clienti; Il design ignifugo di CRV per la valvola a sfera con perno di articolazione soddisfa i requisiti API 607, API 6Fa e BS 6755.
Funzione di progettazione:
Montato sul perno di articolazione. Ingresso laterale/ingresso dall'alto. Sfera e stelo indipendentiAlesaggio completo/alesaggio ridotto. Fuse 2pz corpo imbullonato /forgiato 3pz corpo imbullonato o saldato
Sedile con inserto morbido/sedile in metallo-metallo
Stelo antiaratura. Progettazione antincendio conforme a API 6FA/607. Dispositivo antistatico
Funzione di blocco doppio e spurgo. Con sfiato e foro di scarico
Iniezione di grasso su stelo e sede . Cofano esteso o stelo opzionale
| Design | API 6D API 608 BS5351 ASME B16.34 |
| Dimensioni | 2"-40" |
| Valore nominale della pressione | 150 lb-2500 Lb |
| Faccia a faccia | API 6D, ANSI B16.10 |
| Termina connessione | RF RTJ/ANSI B16.5 E ANSI B16.47 , BW (ANSI B16.25) |
| Materiale del corpo | WCB, A105 CF8, CF8M, CF3, CF3M, F304, F316, F304L F316L LCB LF2 F51. |
| Rivestimento a sfera | ENP, rivestimento in carburo di tungsteno (TCC), rivestimento in carburo di cromo (CCC) |
| Test | API 6D API 598 |
| Marcatura | MS SP-25 |
| Azionamento | Leva, ingranaggio a vite, impianto elettrico, pneumatico, idraulico |
