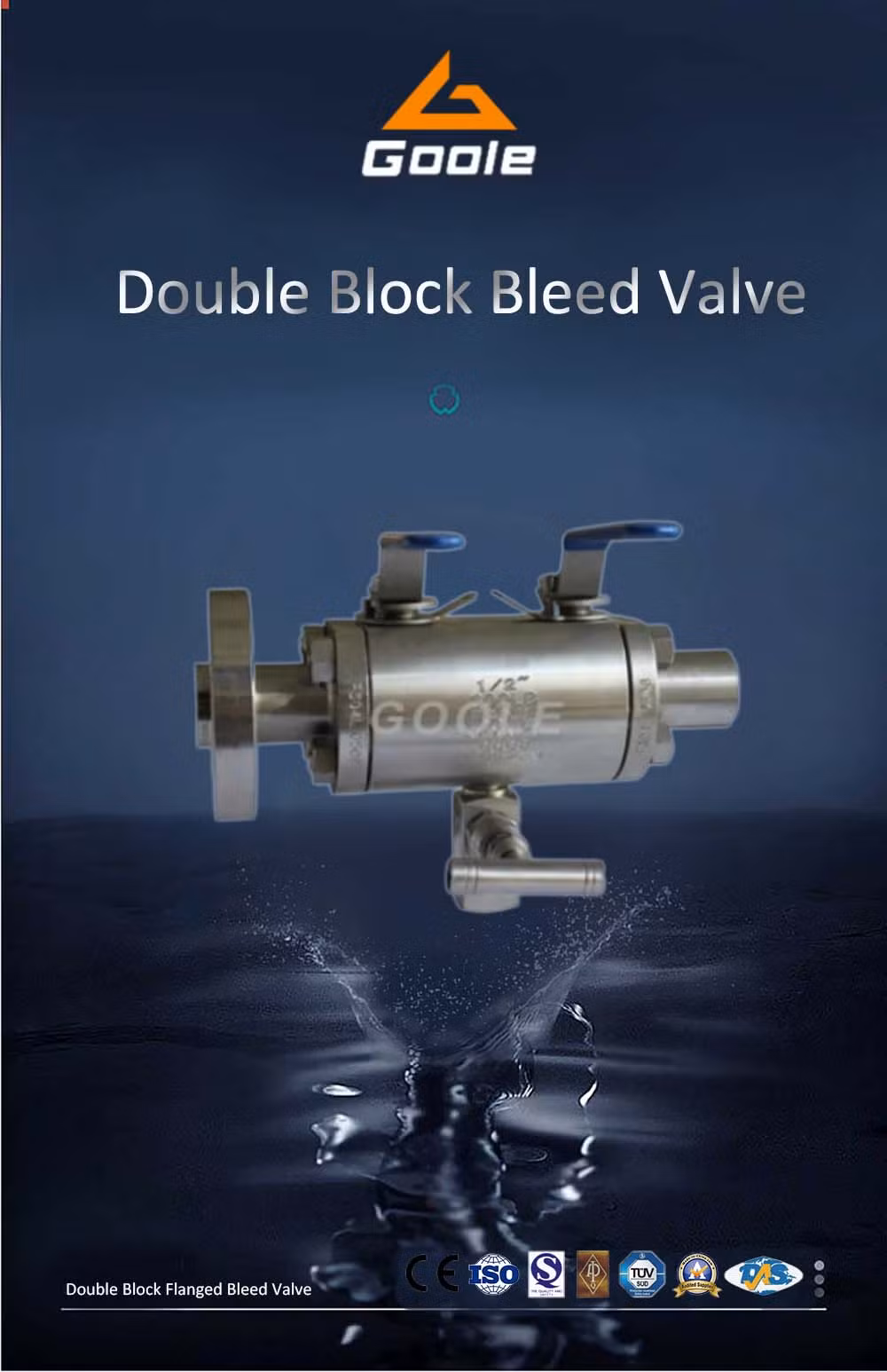

Blocco doppio e valvola a sfera DBB azionata dalla leva di sfiato/perno di articolazione

 Descrizione del prodotto valvola a sfera con flangia di sfiato e blocco doppio
Nome del prodotto:  Valvola a sfera flottante DBB a doppio blocco e spurgo (DBBQ41F)
Diametro nominale: 1/2"-12"
Pressione nominale: 150 lb-600 Lb , 10K-40K
Temperatura applicabile: -196~250ºC, 250~425ºC
MATERIALE DISPONIBILE: CS, SS, FS,304,316,316 L, CF8, CF8M ,   Acciaio al cromo-molibdeno , acciaio per basse temperature.
Tipo di guida : elettrico, pneumatico, ruota a vite, manuale, idraulica .(Nota: Immagini dei prodotti per la trasmissione a vite senza fine)
Mezzo applicabile: Acqua, gas, petrolio, cibo, medicinali, prodotti chimici gas naturale e terreno corrosivo come acido, alcali, ecc.

 Specifiche valvola a sfera con flangia di sfiato e blocco doppio

Standard di progettazione : ANSI B16.34     GB/T12237
 Dimensioni fisiche: ANSI B16.10    GB/T12221
 Dimensioni flange: ANSIB16.10     GB/T15188.1
Test e ispezione: API598        GB/T909

  Caratteristiche della struttura della valvola a sfera con flangia a doppio blocco e sfiato

1. Il blocco doppio  e  la valvola di spurgo  si sono evoluti per sostituire e aggiungere il processo di imbullonatura delle  singole valvole per realizzare le valvole in un unico corpo . Risparmiando     molto spazio e materiale.
2.  Design speciali che includono battisacco per iniezione  , sonde per campioni , blocco doppio  e blocco singolo ,   valvole di ritegno incorporate e  tergicristalli per sedi.
3. Il doppio isolamento è  necessario quando la manutenzione avviene   a valle   della prima  valvola di isolamento.   Lo sfiato della cavità  è fornito  da       una valvola di sfiato a sfera o a globo OS&Y in modo che  la pressione intrappolata tra  le due  valvole di isolamento sia  ventilata in modo sicuro.
4.  Queste valvole   si sono evolute anche per comprendere  la funzione   di iniezione chimica (utilizzando  un apposito tubetto) e  i punti di campionamento .  In     queste valvole sono spesso integrate valvole di ritegno incorporate.
5. Protezione antincendio  a norma  BS6755/API 6FA/API 607 , poiché ciascun  punto di tenuta è dotato  di   una guarnizione di  sicurezza antincendio secondaria in grafite.    Le sedi morbide delle valvole   sono inoltre dotate     di una guarnizione secondaria metallo-metallo in caso  di incendio.
6.  Il design della valvola può essere     di tipo a perno o flottante ,   con stelo anti-soffiaggio e   tipicamente con sede SPE . La luce di scarico  è normalmente dotata  di   una valvola a sfera flottante , da  montare con    la tubazione di scarico finale dell'utente . Le sedi delle valvole possono essere morbide o metalliche a  rivestimento duro.

Conformità agli standard delle valvole a sfera con flangia a doppio blocco e sfiato:
                                     Progettazione e produzione: API 608, API 6D
                                     Faccia a faccia (da estremità a estremità): ANSI B16.10, API 6D
                                     Collegamento flangiato: ANSI B16.5
                                     Protezione antincendio: API 607, API 6FA
                                      Estremità saldata di testa: ANSI B16.25
                                     Test e ispezione: API 598, API 6D

 Valvola a sfera con flangia a doppio blocco e sfiato vantaggio:

1. La resistenza del fluido è piccola, il suo coefficiente di resistenza con sezione di uguale lunghezza.
2. Struttura semplice, piccolo volume, peso leggero.
3. Compatto ed affidabile, l'uso diffuso di una superficie di tenuta di materiali per valvole a sfera in plastica, buona tenuta, è stato anche ampiamente utilizzato nel sistema a vuoto.
4. Facile da usare, aprire e chiudere rapidamente
5. La manutenzione semplice, la struttura semplice della valvola a sfera, l'anello di tenuta, che generalmente rimuove la sostituzione è più conveniente.
6. Nella completamente aperta o completamente chiusa, la superficie di tenuta della sfera e della sede e l'isolamento dielettrico, passante per mezzo, non possono causare l'erosione della superficie di tenuta della valvola.
7. Campo di applicazione ampio, dimensioni da piccoli a diversi millimetri, grandi a pochi metri, da alto vuoto ad alta pressione può essere applicato.

 Dimensioni valvola a sfera con flangia di sfiato e blocco doppio



 Materiali per valvole a sfera con flangia a doppio blocco e sfiato
