Informazioni di Base.
Model No.
bv-001
Materiale
Acciaio fuso
Struttura
Swing
Pressione
Bassa Pressione
Funzione
Ddcv Doppia Lobe, Nrvr Silenzio
Direzione flusso
Unidirezionale
Applicazione
Uso industriale, L′utilizzo di acqua industriale, Uso domestico
tempo di consegna
15-25 giorni
rivestimento
personalizzato
design
bs 1868 / api 6d / asme b16.34
dimensioni
dn15-dn1200
collegamento finale
filettatura, saldatura a bussola
faccia a faccia
asme b16.10
flangia finale
asme b16.5
test
api598
certificati
ce/iso/sgs/mtc
tempo di garanzia
24 mesi
oem/odm
personalizzato
produttore
yoonad
accorciatura
ss aisi 410
estremità con saldatura a bussola
ansi b 16.11
Pacchetto di Trasporto
custodia in legno
Specifiche
personalizzato
Marchio
yoonad
Origine
Repubblica Popolare Cinese
Codice SA
8481804090
Capacità di Produzione
10000 pezzi/anno
Descrizione del Prodotto
Struttura e metodo di installazione della valvola di ritegno ad alta pressione:
1. Il disco della valvola di ritegno alta pressione è a forma di disco e ruota attorno all'asse di rotazione del canale della sede della valvola. Poiché il canale all'interno della valvola è aerodinamico, la resistenza al flusso è inferiore a quella della valvola di ritegno a farfalla di sollevamento. È adatto per le occasioni di grande diametro con bassa portata e variazioni di flusso poco frequenti, ma non è adatto per il flusso pulsante. Le sue prestazioni di tenuta non sono buone come il tipo di sollevamento. Le valvole di ritegno a farfalla sono suddivise in tipo ad aletta singola, a doppia aletta e tipo ad aletta MOST. Queste tre forme sono principalmente divise in funzione del diametro della valvola. Lo scopo è evitare che il mezzo si arresti o rifluisca e indebolisca l'impatto idraulico.
2. Il disco della valvola di ritegno alta pressione scorre lungo la linea centrale verticale del corpo valvola. La valvola di ritegno della filettatura interna può essere installata solo sul tubo orizzontale. Il disco sulla valvola di ritegno di piccolo diametro ad alta pressione può essere una sfera. La forma del corpo valvola della valvola di ritegno a farfalla è la stessa della valvola di arresto (può essere utilizzata con la valvola di arresto), quindi il coefficiente di resistenza del fluido è maggiore. La sua struttura è simile a quella della valvola di arresto, e il corpo valvola e il disco sono gli stessi della valvola di arresto. La parte superiore del disco valvola e la parte inferiore del coperchio valvola sono trattate con manicotti guida. Il manicotto di guida del disco della valvola può essere sollevato e abbassato liberamente nel manicotto di guida della valvola. Quando il fluido scorre a valle, il disco della valvola viene aperto dalla spinta del mezzo. Quando il fluido smette di scorrere, il disco della valvola cade sulla sede della valvola per mezzo di un movimento automatico, che impedisce al mezzo di rifluire. I canali medi di ingresso e di uscita della valvola di ritegno a farfalla diretta sono perpendicolari alla direzione del canale della sede della valvola; i canali medi di ingresso e uscita della valvola di ritegno sollevamento verticale sono identici alla direzione del canale della sede della valvola e la sua resistenza al flusso è inferiore a quella del tipo dritto.
3. Valvola di ritegno alta pressione: Una valvola di ritegno in cui il disco della valvola ruota intorno all'albero del perno nella sede della valvola. La valvola di ritegno a farfalla ha una struttura semplice e può essere installata solo su tubi orizzontali, con buone prestazioni di tenuta.
4. Valvola di ritegno alta pressione: Una valvola in cui il disco della valvola scorre lungo la linea centrale del corpo della valvola. La valvola di ritegno della tubazione è un nuovo tipo di valvola con dimensioni ridotte, peso ridotto e buona tecnologia di lavorazione. È una delle direzioni di sviluppo della valvola di ritegno. Tuttavia, il coefficiente di resistenza del fluido è leggermente superiore a quello della valvola di ritegno di rotazione.
5. Valvola di ritegno alta pressione: Questa valvola viene utilizzata come valvola di intercettazione dell'acqua di alimentazione della caldaia e del vapore. Ha le funzioni combinate di una valvola di ritegno del sollevamento e di una valvola di arresto o di angolo.
Inoltre, alcune valvole di ritegno non sono adatte per l'installazione dell'uscita della pompa, come le valvole inferiori, a molla, a Y, ecc.
B. specifiche di utilizzo e prestazioni della valvola di ritegno ad alta pressione:
Questa valvola viene utilizzata come dispositivo per impedire il riflusso medio sulle tubazioni industriali.
- Impedisce il riflusso: La funzione principale di una valvola di ritegno è di impedire il riflusso di fluidi in un sistema di tubazioni. Assicura che il flusso del fluido avvenga in una sola direzione, bloccando efficacemente il flusso inverso. Ciò è particolarmente importante in situazioni in cui il riflusso può causare danni, contaminazione o interferenza con la direzione di flusso prevista.
- Protegge apparecchiature e sistemi: Le valvole di ritegno aiutano a proteggere apparecchiature e sistemi evitando potenziali danni causati dal flusso inverso. Agiscono come barriera, impedendo ai fluidi di rifluire e causando problemi quali danni alla pompa, collasso del tubo, colpo d'ariete o contaminazione di componenti sensibili.
- Mantiene la pressione: Le valvole di ritegno aiutano a mantenere livelli di pressione ottimali all'interno di un sistema. Consentendo al fluido di fluire nella direzione desiderata e impedendo il riflusso, contribuiscono a mantenere le condizioni di pressione desiderate, garantendo un funzionamento efficiente di pompe, regolatori e altre apparecchiature sensibili alla pressione.
- Migliora l'efficienza del sistema: Le valvole di ritegno contribuiscono all'efficienza complessiva di un sistema. Prevenendo il flusso inverso, eliminano la necessità di pompe o meccanismi aggiuntivi per contrastare il riflusso, riducendo così il consumo energetico e i costi operativi.
- Riduce al minimo il martello ad acqua: Il martello ad acqua, caratterizzato da improvvisi picchi di pressione o onde d'urto in un sistema, può causare danni ai tubi e guasti al sistema. Le valvole di ritegno aiutano a mitigare il martello dell'acqua impedendo il flusso inverso e i conseguenti picchi di pressione che possono verificarsi.
- Consente l'isolamento e la manutenzione del sistema: Le valvole di ritegno consentono di isolare le sezioni di un sistema per la manutenzione o la riparazione. Chiudendo la valvola, il flusso dei fluidi può essere arrestato in una direzione specifica, consentendo procedure di manutenzione sicure ed efficienti.

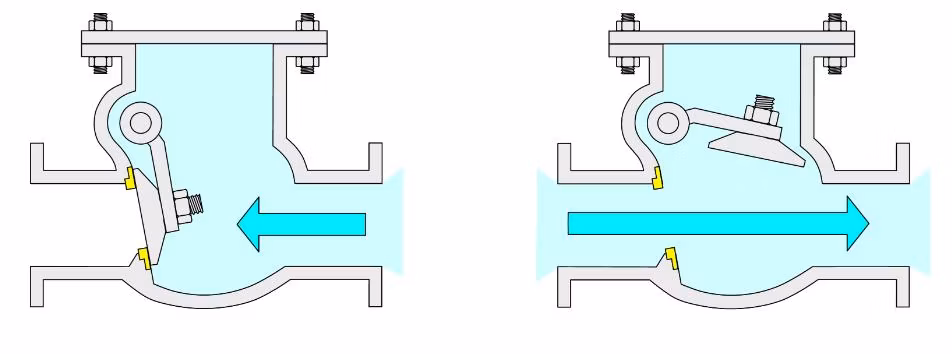

Durante l'uso di questa valvola, il fluido scorre nella direzione della freccia mostrata in figura.
1. Quando il mezzo scorre nella direzione specificata, il disco della valvola viene aperto dalla forza del mezzo; quando il mezzo rifluisce, a causa del peso morto del disco della valvola e della forza inversa del mezzo, il disco della valvola e la superficie di tenuta della sede della valvola sono chiusi ermeticamente, in modo da impedire il riflusso del mezzo.
2. La superficie di tenuta del corpo valvola e del disco valvola è saldata con acciaio inossidabile.
La lunghezza strutturale di questa valvola è conforme alle disposizioni di GB12221-1989, e la dimensione di collegamento della flangia è conforme alle disposizioni di JB/T79-1994.
In tubi e dispositivi e apparecchiature simili, le valvole di ritegno sono generalmente utilizzate per impedire un flusso inverso consentendo ai materiali o ai fluidi di fluire in una sola direzione. Nonostante le varie forme, dimensioni e funzioni, queste valvole funzionano generalmente in base allo stesso principio.
I componenti principali di una valvola di ritegno includono la carrozzeria, le sedi della carrozzeria, la guarnizione, la piastra di rivestimento, la cerniera, i dadi, la rondella.
| NPS | DN | Elenco delle dimensioni delle valvole di ritegno di rotazione standard API US |
| |||||||
| Tipo | poll | mm | L | D | D1 | D2 | b | z-Фd | H | W(kg) |
| H44H-150 lb | 2" | 50 | 203 | 152 | 120.6 | 92 | 19 | 4-Ф19 | 161 | 17 |
| H44W-150LbP | 21/2" | 65 | 216 | 178 | 139.7 | 105 | 22 | 4-Ф19 | 180 | 23 |
| H44Y-150LbP | 3" | 80 | 241 | 190 | 152.4 | 127 | 24 | 4-Ф19 | 190 | 33 |
| H44Y-150LbR | 4" | 100 | 292 | 229 | 190.5 | 157 | 24 | 8-Ф19 | 203 | 44 |
| H44Y-150LbPL | 5" | 125 | 330 | 254 | 215.9 | 186 | 24 | 8-Ф22 | 229 | 62 |
| H44Y-150LbRL | 6" | 150 | 356 | 279 | 241.3 | 216 | 25 | 8-Ф22 | 257 | 78 |
|
| 8" | 200 | 495 | 343 | 298.4 | 270 | 29 | 8-Ф22 | 292 | 137 |
|
| 10" | 250 | 622 | 406 | 362 | 324 | 30 | 12 Ф25 | 355 | 207 |
|
| 12" | 300 | 698 | 483 | 431.8 | 381 | 32 | 12 Ф25 | 396 | 279 |
|
| 14" | 350 | 787 | 533 | 476.2 | 413 | 35 | 12 Ф29 | 445 | 387 |
|
| 16" | 400 | 864 | 597 | 539.8 | 470 | 37 | 16 Ф29 | 490 | 446 |
|
| 18" | 450 | 978 | 635 | 577.8 | 533 | 40 | 16 Ф32 | 520 | 621 |
|
| 20" | 500 | 978 | 698 | 635 | 584 | 43 | 20 Ф32 | 546 | 770 |
|
| 24" | 600 | 1295 | 813 | 749.3 | 692 | 48 | 20 Ф35 | 880 | 970 |
| H44H-300Lb | 2" | 50 | 267 | 165 | 127 | 92 | 22 | 8-Ф19 | 180 | 20 |
| H44W-300LbP | 21/2" | 65 | 292 | 190 | 149.4 | 105 | 25 | 8-Ф22 | 190 | 24 |
| H44Y-300LbP | 3" | 80 | 318 | 210 | 168.1 | 127 | 29 | 8-Ф22 | 212 | 40 |
| H44Y-300LbR | 4" | 100 | 356 | 254 | 200.2 | 157 | 32 | 8-Ф22 | 246 | 51 |
| H44Y-300LbPL | 5" | 125 | 400 | 279 | 235 | 186 | 35 | 12 Ф22 |
| 65 |
| H44Y-300LbRL | 6" | 150 | 444 | 318 | 269.7 | 216 | 37 | 12 Ф25 | 292 | 90 |
|
| 8" | 200 | 533 | 381 | 330.2 | 270 | 41 | 16 Ф29 | 328 | 175 |
|
| 10" | 250 | 622 | 444 | 387.4 | 324 | 48 | 16 Ф32 | 379 | 210 |
|
| 12" | 300 | 711 | 521 | 450.6 | 381 | 51 | 20 Ф32 | 420 | 286 |
|
| 14" | 350 | 838 | 584 | 514.4 | 413 | 54 | 20 Ф35 | 530 | 400 |
|
| 16" | 400 | 864 | 648 | 571.5 | 470 | 57 | 20 Ф35 | 584 | 550 |
|
| 18" | 450 | 978 | 711 | 628.6 | 533 | 60 | 24 Ф35 | 610 | 700 |
|
| 20" | 500 | 1016 | 775 | 685.8 | 584 | 64 | 24 Ф41 | 860 | 860 |
|
| 24" | 600 | 1346 | 914 | 812.8 | 692 | 70 | 28 Ф44 | 203 | 1931 |
| H44H-600Lb | 2" | 50 | 292 | 165 | 127 | 92 | 25 | 8-Ф19 | 203 | 34 |
| H44W-600LbP | 21/2" | 65 | 330 | 190 | 150 | 105 | 29 | 8-Ф22 | 229 | 45 |
| H44Y-600LbP | 3" | 80 | 356 | 210 | 168 | 127 | 32 | 8-Ф22 | 235 | 63 |
| H44Y-600LbR | 4" | 100 | 432 | 273 | 216 | 157 | 38 | 8-Ф25 | 286 | 114 |
| H44Y-600LbPL | 5" | 125 | 508 | 330 | 266 | 186 | 44 | 8-Ф29 | 292 | 160 |
| H44Y-600LbRL | 6" | 150 | 559 | 356 | 292 | 216 | 48 | 12 Ф29 | 330 | 207 |
|
| 8" | 200 | 660 | 419 | 349 | 270 | 56 | 12 Ф32 | 381 | 387 |
|
| 10" | 250 | 787 | 508 | 432 | 324 | 64 | 16 Ф35 | 457 | 580 |
|
| 12" | 300 | 838 | 559 | 489 | 381 | 67 | 20 Ф35 | 584 | 778 |
|
| 14" | 350 | 889 | 603 | 527 | 413 | 70 | 20 Ф38 | 635 | 869 |
|
| 16" | 400 | 991 | 686 | 603 | 470 | 76 | 20 Ф41 | 684 | 1380 |
