Informazioni di Base.
Model No.
FRQV641TC
Modulo di collegamento
Flangia
Modalità di guida
Pneumatico
Pressione nominale
pn10 pn16 classe 150
Canale
Straight Through Tipo
Struttura
Valvola a sfera galleggiante
Tipo
Valvola a sfera galleggiante
Funzione
controllo/accensione-spegnimento
Temperatura
Alta temperatura
Standard
gb
Applicazione
Uso industriale
faccia a faccia
le dimensioni possono essere personalizzate
colore di pittura
i colori possono essere personalizzati
connettore dell′aria
secondo il sito
sfera
ceramica di zirconia
porta v.
60 gradi
Pacchetto di Trasporto
scatola di legno
Specifiche
dn25-dn200
Marchio
valvola libera
Origine
Repubblica Popolare Cinese
Codice SA
8481804090
Capacità di Produzione
200 set/mese
Descrizione del Prodotto

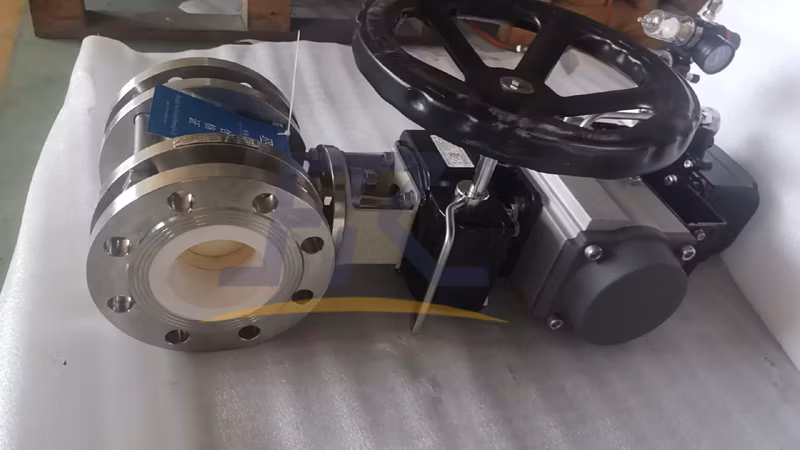

Le valvole a sfera di controllo a segmenti flottanti con rivestimento in ceramica e VALVOLA LIBERA sono le valvole a sfera in ceramica con attacco a V che forniscono un controllo preciso della valvola di apertura e chiusura, Con prestazioni di regolazione più precise e flessibili.inoltre, la capacità autolubrificante della ceramica ingegneristica assicura una buona tenuta dopo la lucidatura,durante il processo di apertura e chiusura,il canale a V della sede a sfera e ceramica ha un effetto di taglio a cuneo,che può tagliare fibre e particelle nei mezzi durante l'apertura e la chiusura procedura per evitare che il nucleo a sfera si inceppi.
Specifiche tecniche
Nota: La nostra azienda produce anche altri prodotti di qualità a pressione, con dimensioni di collegamento a flangia in base alle esigenze del cliente secondo GB/T9113, ASME B16.5 o JIS B2220.
VALVOLE LIBERE valvole pneumatiche a sfera di controllo a segmenti flottanti in ceramica con rivestimento in ceramica possono servire a due scopi, funzionando sia come valvola on/off che come valvola di controllo a farfalla con percentuale uguale di precisione,le valvole sono adatte per acqua, vapore, olio, liquame di calce, cloro liquido, acido nitrico, acido acetico, sostanze ossidanti, urea e altro mezzo.
- La durezza del materiale ceramico può essere superiore a HRC80.
- Caratteristiche di regolazione del flusso percentuale approssimative uguali e lavora in corrispondenza di una piccola apertura.
- Regolazione del flusso più precisa e flessibile, con ampia gamma regolabile, velocità di regolazione rapida, manutenzione semplice.
- Design dritto, nessun elemento di blocco del flusso nella cavità della valvola.
- La sfera di ceramica ZrO2 ha una buona proprietà autopulente.
Specifiche tecniche
| 1 | Intervallo di dimensioni | NPS2~NPS8,DN50~DN200 |
| 2 | Pressione nominale | Classe 150 /PN6 /PN10 |
| 3 | Temperatura applicabile | 0~200ºC |
| 4 | Tipo di connessione | Flangia |
| 5 | Sfera | Ceramica ZrO2 |
| 6 | Sedile,rivestimento | ceramica |
| 7 | Prova di pressione | GB/T13927, API598 |
| 8 | Faccia a faccia | GB/T12221, ASME B16.10 |
| 9 | Tipo di funzionamento | Pneumatico |
| 10 | Standard flangia | ASME B16.5,GB/T9113 |
| DN | d | N. PARTE | L | D | D1 | D2 | n-M/n-∅Z | |
| DN25 | 20 | PN10 | 127 | 140 | 115 | 85 | 68 | 4-M12/4-∅14 |
| DN32 | 25 | 140 | 165 | 140 | 100 | 78 | 4-M16/4-∅18 | |
| DN40 | 32 | 165 | 165 | 150 | 110 | 88 | 4-M16/4-∅18 | |
| DN50 | 40 | 178 | 203 | 160 | 125 | 99 | 4-M16/4-∅18 | |
| DN65 | 50 | 190 | 222 | 180 | 145 | 118 | 4-M16/4-∅18 | |
| DN80 | 65 | 203 | 241 | 200 | 160 | 132 | 8-M16/8-∅18 | |
| DN100 | 80 | 229 | 305 | 220 | 180 | 156 | 8-M16/8-∅18 | |
| DN125 | 100 | 245 | 356 | 250 | 210 | 186 | 8-M16/8-∅18 | |
| DN150 | 125 | 267 | 394 | 285 | 240 | 210 | 8-M20/8-∅22 | |
| DN200 | 150 | 292 | 457 | 340 | 295 | 266 | 8-M20/8-∅22 | |
Nota: La nostra azienda produce anche altri prodotti di qualità a pressione, con dimensioni di collegamento a flangia in base alle esigenze del cliente secondo GB/T9113, ASME B16.5 o JIS B2220.
VALVOLE LIBERE valvole pneumatiche a sfera di controllo a segmenti flottanti in ceramica con rivestimento in ceramica possono servire a due scopi, funzionando sia come valvola on/off che come valvola di controllo a farfalla con percentuale uguale di precisione,le valvole sono adatte per acqua, vapore, olio, liquame di calce, cloro liquido, acido nitrico, acido acetico, sostanze ossidanti, urea e altro mezzo.
