Informazioni di Base.
Model No.
Q11-03I-L
Modulo di collegamento
Saldatura
Modalità di guida
manuale o pneumatico o elettrico
Pressione nominale
1000 psi
Canale
Straight Through Tipo
Struttura
Valvola a sfera galleggiante
Tipo
Valvola a sfera galleggiante
Funzione
valvole a sfera on-off
Temperatura
da -30 gradi a 180 gradi
Standard
ansi
Applicazione
Uso industriale, L′utilizzo di acqua industriale, Uso domestico
certificati
iso9001-2015, ce
materiale del sedile
ptfe/rptfe
tipo di via
2 vie
filettatura standard
bspt, bsp, npt, ecc.
coppia
coppia bassa
fusione
tecnologia di fusione a perdita di cera
passaggio
alesaggio ridotto
stelo
stelo a prova di soffiatura
Pacchetto di Trasporto
cartoni e casse di legno compensato
Specifiche
da dn8 (1/4") a dn150 (6")
Marchio
flusso di saldatura
Origine
Repubblica Popolare Cinese
Codice SA
8481804090
Capacità di Produzione
50000 pezzi/mese
Descrizione del Prodotto

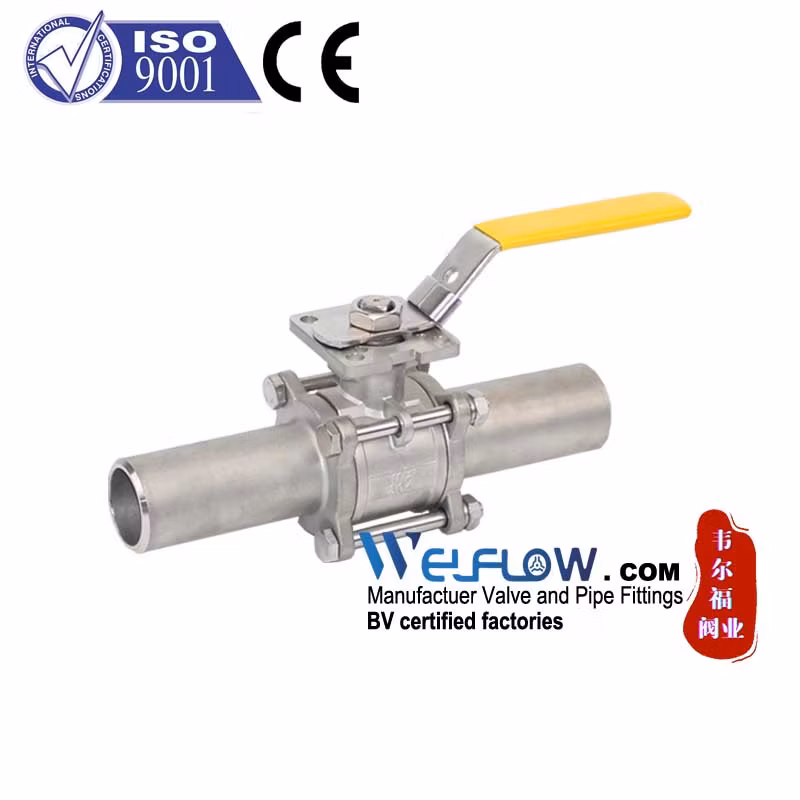

Leva di bloccaggio lunga BW con valvola a sfera 3PC in acciaio inox Maniglia
Pressione massima: 1000 PSI (PN63) 2. Funzionamento: Manuale(maniglia a leva, maniglia a leva di bloccaggio e maniglia ad ala di farfalla)
3. Corpo di fusione per investimenti
4. Stelo a prova di soffiatura
5. MATERIALE: CF8(SS304)/CF8M(SS316)
6. COLLEGAMENTO FINALE: BS21(BSPT&BSP),ANSI B2.1(NPT), DIN259/2999, ISO228
7. Progettazione e fabbricazione: API 608
8. Standard di test: API 598
9. Dimensione end-to-end secondo ASME B.1.20.1
Parti principali del materiale
| NO | Nome parti | Materiale |
| 1 | Corpo | CF8/CF8M |
| 2 | Sfera | SS304/SS316 |
| 3 | Sedile | PTFE |
| 4 | Bullone | A2-70 |
| 5 | Rondella | SS |
| 6 | Dado | A2-70 |
| 7 | Cofano | CF8/CF8M |
| 8 | Stelo | SS304/SS316 |
| 9 | Rondella stelo | PTFE |
| 10 | Imballaggio | PTFE |
| 11 | Dado premistoppa | SS201 |
| 12 | Maniglia | SS201 |
| 13 | Dado | SS201 |
Dimensione(mm)
| Dimensioni | ΦD | L | H | W | T |
| 1/4" | 14.2 | 130 | 50 | 120 | 2.1 |
| 3/8" | 17.2 | 130 | 50 | 120 | 2.1 |
| 1/2" | 21.3 | 150 | 55 | 120 | 2.1 |
| 3/4" | 27 | 155 | 66 | 135 | 2.1 |
| 1" | 33.7 | 186 | 70 | 160 | 2.8 |
| 11/4" | 42.4 | 195 | 80 | 170 | 2.8 |
| 11/2" | 48.3 | 231 | 87 | 190 | 2.8 |
| 2" | 60.3 | 243 | 94 | 220 | 2.8 |
| 21/2" | 76.1 | 290 | 119 | 280 | 3 |
| 3" | 88.9 | 302 | 125 | 280 | 3 |
| 4" | 114.3 | 326 | 159 | 330 | 3 |
| 5" | 141.3 | 360 | 186 | 330 | 3.4 |
| 6" | 168.3 | 390 | 207 | 330 | 3.4 |
| DOMANDA? | RISPOSTA |
| 1. Sei una fabbrica? | Sì, Welflow è una fabbrica situata a Wenzhou, Zhejiang, Cina. |
| 2. Avete dei requisiti di MOQ? | Non è limitato a MOQ ma alla differenza del prezzo unitario. |
| 3. Condizioni di pagamento | Tipicamente 30% T/T come deposito, 70% contro copia di BL/ o saldo L/C a vista. |
| Porto quasi marittimo | Porto di Ningbo o Shanghai |
| 5. Termini: | FOB Ningbo/Shanghai, CIF, FCA, ecc. |
| 6. Tempi di consegna: | In genere, sono 30-35 giorni dopo aver ricevuto il pagamento del deposito. Tuttavia, quasi tutti gli articoli che abbiamo a stock nel 304. |
| 7. È possibile accettare contrassegni di colore o caselle di colore? | Sì, entrambi sono accettabili; abbiamo esperienza con loro. |
| 8. Si può accettare di contrassegnare il nostro logo sui prodotti? | Sì, sul manico o sui corpi, entrambi sono OK. 1. Stampa sull'impugnatura (NESSUN requisito MOQ) 2. Marcatura laser. (NESSUN requisito MOQ) 3. Sculture(NESSUN requisito MOQ) 4. Fusione sui corpi (con requisiti MOQ) |
| 9. Avete certificati materiali? | Sì, se necessario, ogni articolo sarà contrassegnato con laser con il numero di calore e i certificati del materiale. |
| 10. Come si affrontano i reclami dei clienti, come i problemi di qualità? | Si tratta di una questione che prendiamo molto seriamente. Finché sarà confermato che si tratta di un problema di qualità, ci assumeremo la piena responsabilità. 1. lo scambio o il rimborso sono accettabili. Dipende principalmente da come dovete occuparsi di esso. |
Noi di Welflow Valve siamo impegnati a fornire valvole e raccordi in acciaio inox di alta qualità. Sappiamo che, in qualità di titolare o manager aziendale, voi apprezzate l'affidabilità e l'eccellente servizio, motivo per cui diamo priorità alla completezza della nostra catena di fornitura.
I nostri prodotti, tra cui valvole a sfera, valvole di ritegno, valvole a saracinesca, valvole a globo, i raccordi filettati e le flange hanno un prezzo competitivo senza compromettere la qualità. Ci impegniamo a garantire che il nostro prodotto soddisfi standard di qualità e prestazioni elevati.
Uno dei nostri punti di forza è la nostra catena di fornitura, costruita sulla fiducia e sulle partnership a lungo termine. Lavoriamo a stretto contatto con i nostri agenti di produzione e partner logistici per garantire che i nostri prodotti vi raggiungano in tempo e in condizioni perfette.
Il nostro team di esperti è sempre a disposizione per fornire supporto tecnico e aiutarvi a scegliere il prodotto migliore per le vostre esigenze specifiche. Siamo consapevoli che ogni azienda è unica e si impegna a fornire un servizio personalizzato che soddisfi le vostre esigenze.
VALVOLE A SFERA PER STRUTTURA DEL CORPO
Valvola a sfera monopezzo (1 PZ)
Il corpo è formato da un unico pezzo di corpo in una valvola a sfera monopezzo. La sfera è fissata in modo permanente all'interno del corpo valvola e le estremità sono filettate o saldate. Le valvole a sfera monopezzo sono compatte e convenienti, comunemente utilizzate in applicazioni con pressione ridotta e dimensioni ridotte.
Il corpo è formato da un unico pezzo di corpo in una valvola a sfera monopezzo. La sfera è fissata in modo permanente all'interno del corpo valvola e le estremità sono filettate o saldate. Le valvole a sfera monopezzo sono compatte e convenienti, comunemente utilizzate in applicazioni con pressione ridotta e dimensioni ridotte.
Valvola a sfera in due pezzi (2pz)
Questo tipo di valvola a sfera è costituito da due pezzi separati collegati con filettatura o bulloni. Il corpo è diviso in due metà, consentendo un facile accesso ai componenti interni, tra cui la sfera e le sedi. Le valvole a sfera a due pezzi sono comunemente utilizzate in applicazioni che richiedono manutenzione o ispezione regolari.
Questo tipo di valvola a sfera è costituito da due pezzi separati collegati con filettatura o bulloni. Il corpo è diviso in due metà, consentendo un facile accesso ai componenti interni, tra cui la sfera e le sedi. Le valvole a sfera a due pezzi sono comunemente utilizzate in applicazioni che richiedono manutenzione o ispezione regolari.
Valvola a sfera in tre pezzi (3PC)
Le valvole a sfera a tre pezzi sono realizzate con tre pezzi separati: Un corpo e due cappucci terminali. I cappelli terminali sono collegati alla carrozzeria mediante bulloni, consentendo un facile smontaggio e manutenzione. Questo tipo di valvola a sfera offre una maggiore flessibilità per la riparazione o la sostituzione dei componenti interni.
Le valvole a sfera a tre pezzi sono realizzate con tre pezzi separati: Un corpo e due cappucci terminali. I cappelli terminali sono collegati alla carrozzeria mediante bulloni, consentendo un facile smontaggio e manutenzione. Questo tipo di valvola a sfera offre una maggiore flessibilità per la riparazione o la sostituzione dei componenti interni.
