Informazioni di Base.
Model No.
DN15-DN100 (1/2"- 4") DIN ANSI JIS BS Standard
Modulo di collegamento
Filo
Modalità di guida
Manuale
Pressione nominale
pn16 / 1,6 mpa
Canale
Straight Through Tipo
Struttura
Valvola a sfera fisso
Tipo
valvola a sfera di raccordo
Funzione
Blow-Giù Valve, Valvola di scarico, Valve atmosferica, Bypass Valve
Temperatura
Normale temperatura
Standard
din ansi jis standard dn15-dn100 ( 1/2"-4" )
Applicazione
Uso industriale, L′utilizzo di acqua industriale, Uso domestico
valvola a sfera
valvola a sfera in pvc
valvola a sfera in pvc
valvola a sfera di raccordo
valvola a sfera di raccordo
valvola a sfera a doppio raccordo
valvola a sfera a doppio raccordo
produttore valvola a sfera
produttore valvola a sfera
valvola a sfera femmina
valvola a sfera femmina
valvola a sfera in fabbrica
valvola a sfera in fabbrica
valvola a sfera con raccordo in pvc
valvola a sfera con raccordo in pvc
valvola a sfera a raccordo vero
valvola a sfera a raccordo vero
fornitore valvola a sfera
fornitore valvola a sfera
fornitore valvola
fornitore valvola
valvola di estremità filettata
valvola di estremità filettata
produzione di valvole a sfera
produzione di valvole a sfera
valvola a sfera con filettatura femmina
valvola a sfera con filettatura femmina
valvola a sfera in plastica
valvola a sfera in plastica
valvola a sfera in pvc a raccordo vero
Pacchetto di Trasporto
imballaggio in cartone
Specifiche
din ansi jis standard dn15-dn100 ( 1/2"-4" )
Marchio
vav il nostro logo o oem
Origine
Repubblica Popolare Cinese
Codice SA
8481804090
Capacità di Produzione
10000000 set al mese
Descrizione del Prodotto
Tianjin Runke Plastic Tech Co., Ltd. Dispone di 10 set di attrezzature professionali e su larga scala per lo stampaggio ad iniezione, oltre 30 set di attrezzature professionali per la lavorazione e 4 set di attrezzature professionali per il test della pressione.
Ciascuna superficie di tenuta è lavorata al 100% e ciascuna maglia di tenuta è sottoposta a test di pressione del 100% uno per uno.
L'azienda non utilizza plastica riciclata o gomma riciclata per garantire che i prodotti soddisfino le prestazioni meccaniche, le prestazioni di tenuta e la durata.
L'azienda produce principalmente quattro serie di oltre 50 tipi di valvole a farfalla PVC-U, PVC-C, FR-PP, PP-R, PVC-U, Valvole di ritegno PVC-U, valvole a fondo PVC-U, con una produzione annuale di 600,000 serie di valvole.
Valvola a farfalla PVC-U, valvola di ritegno PVC-U, valvola a sfera PVC-U conforme allo standard DIN europeo, standard americano, standard giapponese. Possiamo produrre valvole di grandi dimensioni, con dimensioni del prodotto comprese tra DN15mm e DN400mm
Valvola di ritegno oscillante in PVC secondo DIN,ANSI,JIS Standard DN20-DN150 ( ¾" ~ 6" ) pressione di esercizio PN10.
Valvola a sfera compatta in PVC da 2 pezzi secondo lo standard JIS DN50-DN100 ( 2" ~ 4" ) pressione di esercizio PN10;
Valvola di ritegno wafer in PVC secondo lo standard DIN ANSI JIS DN150-DN300 ( 6" ~ 12" ) pressione di esercizio PN10;
Valvola a pedale in PVC conforme allo standard DIN con specifica DN20-DN150 ( ¾" ~ 6" ) pressione di esercizio PN10;
Valvola a sfera True Union in PVC DIN, ANSI, JIS Standard con filettatura BSPT e NPT DN15-DN100 ( ½"~4" ) pressione di esercizio PN16 e PN10;
Raccordi per tubi in PVC per alimentazione acqua secondo lo standard DIN 8063 PN10;
Valvola a sfera
Valvola a sfera in PVC
Valvola a sfera di raccordo
Valvola a sfera in plastica
Valvola a sfera filettata
Valvola a sfera in fabbrica
Fornitore valvola a sfera
Valvola a sfera True Union
Produzione di valvole a sfera
Produttore valvola a sfera
Valvola a sfera con raccordo in plastica
Valvola a sfera a doppio raccordo
Valvola a sfera con filettatura femmina
Valvola a sfera True Union in PVC
Produzione di valvole a sfera in PVC
Produttore di valvole a sfera in PVC
Valvola a sfera con filettatura femmina in PVC
Valvola a sfera a vero raccordo in PVC-U DIN ANSI JIS BS Standard DN15 - DN100 ( 1/2"- 4" )
Pressione di esercizio: DN15-DN50 ( 1/2" - 2" ) 240PSI PN1.6MPa; DN65-DN100 ( 2-1/2" - 4" ) 150PSI PN1.0MPa
Connettore femmina x femmina a coppia ridotta di alta qualità, resistente agli acidi femmina x femmina, resistente agli alcali
Bloccabile al 100% alta e bassa pressione in fabbrica 2 volte la pressione Test
Flusso completo

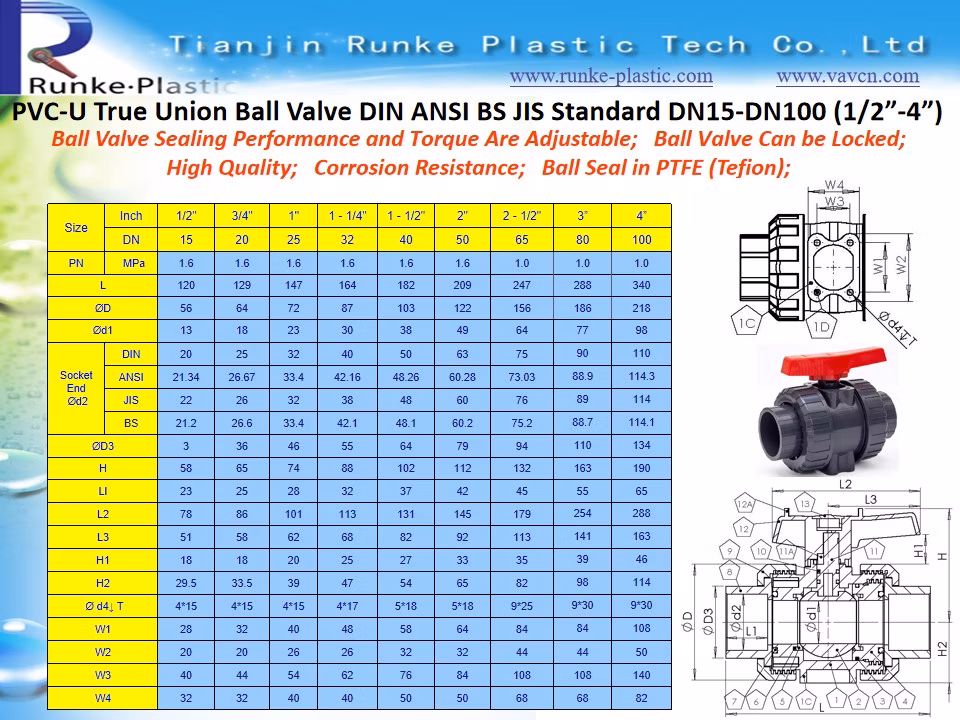

Scheda tecnica della valvola a sfera a vero raccordo in PVC-U.
| No | Parti | Quantità | Materiale |
| 1 | Corpo valvola | 1 | PVC-U |
| 1° F | Sede chiavetta blocco corpo | 3 | PVC-U |
| 2 | Sfera valvola | 1 | PVC-U |
| 3 | O-ring | 1 | EPDM/FPM |
| 4 | Supporto guarnizione | 1 | PVC-U |
| 4A | Foro regolato supporto | 2 | |
| PVC-U | |||
| 5 | Guarnizione del sedile | 2 | PTFE |
| 6 | Guarnizione a sfera | 2 | EPDM |
| 7 | O-ring | 2 | EPDM/FPM |
| 8 | Connettore terminale | 2 | PVC-U |
| 9 | Unione | 2 | |
| PVC-U | |||
| 10 | O-ring stelo | 2 | EPDM/FPM |
| 11 | Stelo della valvola | 1 | PVC-M |
| 11A | Sede chiavetta stelo | 1 | PVC-U |
| 12 | Maniglia | 1 | ABS |
| 12A | 2 | ||
| Tasto di regolazione del supporto | |||
| ABS | |||
| 13 | Tappo del marchio | 1 | |
| ABS | |||
| 14 | Chiave | 1 | FAI DA TE |
| Dimensioni | Pollici | 1/2" | 3/4" | 1''' | 1 - 1/4" | 1 - 1/2" | 2" | 2 - 1/2" | 3" | 4" |
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
| N. PARTE | MPa | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.0 | 1.0 | 1.0 |
| 120 | ||||||||||
| 129 | ||||||||||
| 147 | ||||||||||
| 164 | ||||||||||
| 182 | ||||||||||
| 209 | ||||||||||
| L | 247 | 288 | 340 | |||||||
| 156 | ||||||||||
| 122 | ||||||||||
| 103 | ||||||||||
| 87 | ||||||||||
| 72 | ||||||||||
| 64 | ||||||||||
| ØD | 56 | 186 | 218 | |||||||
| Ød1 | 13 | 18 | 23 | 30 | 38 | 49 | 64 | 77 | 98 | |
| Presa Fine Ød2 | DIN | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 110 |
| ANSI | 21.34 | 26.67 | 33.4 | 42.16 | 48.26 | 60.28 | 73.03 | 88.9 | 114.3 | |
| JIS | 22 | 26 | 32 | 38 | 48 | 60 | 76 | 89 | 114 | |
| BS | 21.2 | 26.6 | 33.4 | 42.1 | 48.1 | 60.2 | 75.2 | 88.7 | 114.1 | |
| ØD3 | 31 | 36 | 46 | 55 | 64 | 79 | 94 | 110 | 134 | |
| H | 58 | 65 | 74 | 88 | 102 | 112 | 132 | 163 | 190 | |
| LI | 23 | 25 | 28 | 32 | 37 | 42 | 45 | 55 | 65 | |
| L2 | 79 | 86 | 101 | 113 | 131 | 145 | 179 | 254 | 288 | |
| L3 | 51 | 55 | 62 | 68 | 82 | 92 | 113 | 141 | 163 | |
| H1 | 18 | 18 | 20 | 25 | 27 | 33 | 35 | 39 | 46 | |
Valvola a sfera a vero raccordo in PVC-U DIN ANSI JIS BS Standard DN15 - DN100 ( 1/2"- 4" )
Pressione di esercizio:
DN15-DN50 ( 1/2" - 2" ) 240 PSI PN1,6 MPA;
DN65-DN100 ( 2-1/2" - 4" ) 150 PSI PN1.0MPA
Alta qualità, coppia ridotta
Presa x presa, femmina x femmina
Resistente agli acidi, agli alcali
Bloccabile
100% pressione alta e bassa in fabbrica 2 volte prova di pressione
Flusso completo
Le prestazioni di tenuta e la coppia della valvola a sfera sono regolabili;
La valvola a sfera può essere bloccata;
Resistenza alla corrosione;
Guarnizione a sfera in PTFE (Tefioni);
Valvola a sfera a vero giunto PVC-U DIN ANSI BS JIS Standard DN15 - DN100 ( 1/2"- 4" )
Valvola a sfera con base a giunto vero in PVC-U.
Pressione di esercizio:
DN15-DN50 ( 1/2" - 2" ) 240 PSI PN1,6 MPA;
DN65-DN100 ( 2-1/2" - 4" ) 150 PSI PN1.0MPA
Alta qualità, coppia ridotta
Presa x presa, femmina x femmina
Resistente agli acidi, agli alcali
Bloccabile
100% pressione alta e bassa in fabbrica 2 volte prova di pressione
Flusso completo
Le prestazioni di tenuta e la coppia della valvola a sfera sono regolabili;
La valvola a sfera può essere bloccata;
Resistenza alla corrosione;
Guarnizione a sfera in PTFE (Tefioni)
Valvola a sfera True Union in PVC-U con staffa di montaggio e giunto Boccola
Alta qualità
DIN ANSI JIS BS STANDARD
Coppia bassa DN15 - DN100 ( 1/2"- 4" )
Flusso completo
Pressione di esercizio:
DN15-DN50 ( 1/2" - 2" ) 240 PSI PN1,6 MPA;
DN65-DN100 ( 2-1/2" - 4" ) 150 PSI PN1.0MPA
Presa x presa, femmina x femmina
Resistente agli acidi, agli alcali
Foro di montaggio attuatore con standard ISO5211
Le prestazioni di tenuta e la coppia della valvola a sfera sono regolabili;
Guarnizione a sfera in PTFE (Tefioni)
Presa x presa
Femmina x femmina
Valvola a sfera a foro completo compatta PVC-U (2 pezzi)
JIS DIN ANSI BS STANDARD DN50 ( 2" )-DN100 ( 4" )
Connettore femmina x connettore femmina x femmina con BSPT o NPT
Pressione di esercizio
150 PSI PN1,0 MPa 10.000
Coppia bassa di alta qualità
Flusso completo
