Informazioni di Base.
Model No.
Q644F
Modulo di collegamento
Flangia
Modalità di guida
Manuale
Pressione nominale
150 lb-600 lb;pn16-pn100
Canale
alesaggio completo
Struttura
valvola a sfera a 3 vie
Tipo
valvola a sfera tipo y t a 3 vie con guarnizione morbida
Funzione
Blow-Giù Valve
Temperatura
Normale temperatura
Standard
api 6d, api 608, asme b16.34, mss sp-72; bs5351
Applicazione
Uso industriale

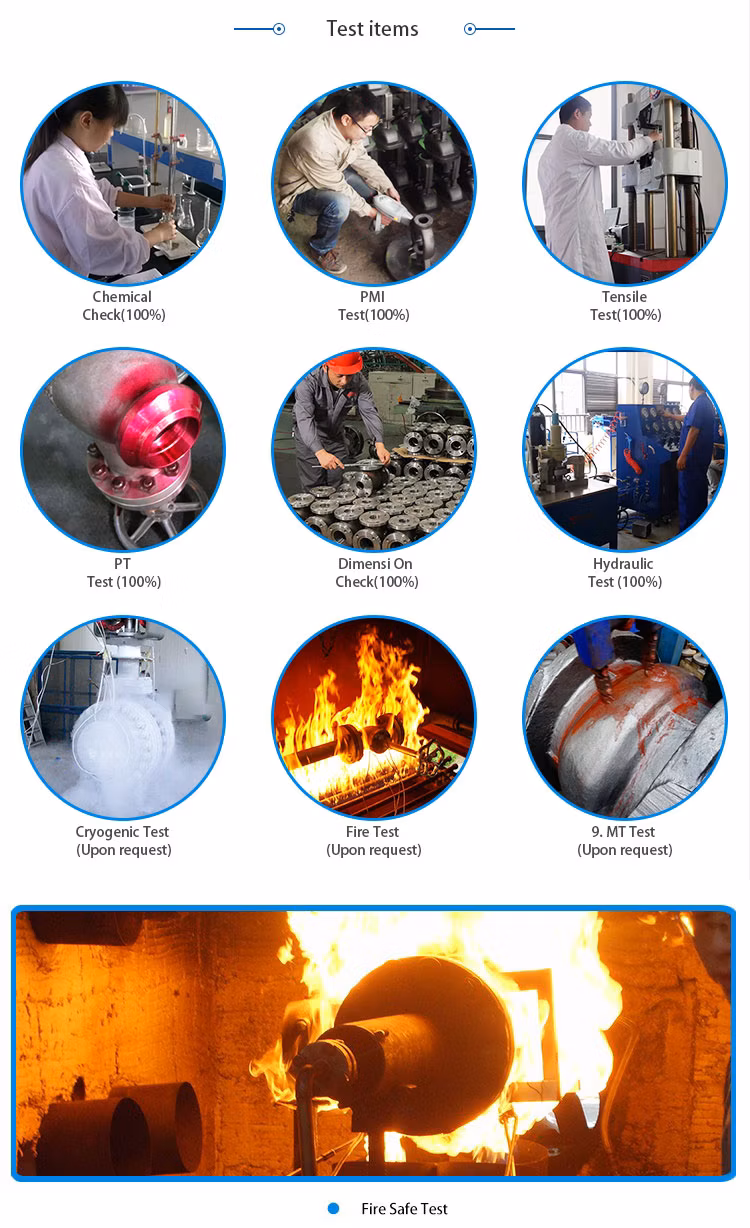

standard di test
api598, api6d; din3230, en12266, iso 5208
valore nominale pre-temp
asme b16.34
faccia a faccia
asme b16.10
termina il collegamento
rf, rtj, bw, npt, sw
certificato
iso 9001, ce, api 607, api 6d
periodo di garanzia della qualità
18 mesi
tipo di spedizione
via mare, via aria
Pacchetto di Trasporto
cassa in legno compensato
Specifiche
100 x 100 x 100 (cm)
Marchio
shf/oem
Origine
Jiangsu
Codice SA
8481804090
Capacità di Produzione
5000000
Descrizione del Prodotto
La costruzione è la seguente:
| Nome | Valvola a sfera a 3 vie |
| Dimensioni | DN15-DN300 |
| Pressione normale | CLASSE 150/300/600; PN16/PN40/PN64/PN100 |
| Standard di progettazione | API 6D, API 608, ASME B16.34, MSS SP-72, BS5351; ISO17292, EN13709 |
| Contrassegnato | MSS SP-25 |
| Design ignifugo | API607, API 6FA |
| Flangia finale | ANSI B 16.5,ASME B16.47; EN1092,DIN2543~DIN2547,AS2129 |
| Faccia a faccia | ANSI B 16.10,API 6D; DIN3202,EN558-1,EN12982,ISO 5752 |
| Flangia superiore | ISO 5211 |
| Standard di prova | API598,API6D; DIN3230, EN12266,ISO 5208 |
| Temperatura adatta | -10~200°C |
| Medio | Acqua dolce, acque reflue, acqua di mare, aria, vapore, cibo, medicina, oli, alcali, sale ecc. |
| Ambiente acido | NACE MR0175 |
| Funzionamento | Azionamento manuale, azionamento a ingranaggi, azionamento elettrico, attivazione a matita |
Caratteristiche
| - porta piena o porta ridotta |
| - 3 vie/porta con struttura integrata |
| - ingresso laterale, flottante o montato su perno di articolazione |
| - cofano imbullonato con guarnizione a spirale |
| - progettazione antincendio |
| - struttura antistatica e stelo a prova di soffiatura |
| - sedi morbide e metalliche |
| -la valvola può essere fornita con flangia ISO 5211 per l'installazione da parte dell'operatore. |
| - perdita libera della struttura a tenuta del cassone |
| - Coppia bassa in funzione |
| - tenuta di emergenza |
| - la valvola a sfera a 3 vie di tipo T è progettata con 4 sedi, bilanciamento della forza. può assicurare la tenuta affidabile quando scorre ablived modo,funzionò come distributary.combanied flussi,dirigere il seguente.3 vie di flusso sono completamente aperto |
Panoramica del prodotto
1: Valvola a sfera dell'attuatore a 3 vie in base al nucleo della valvola deviata nella valvola a sfera a tre vie con schema a Y, valvola a sfera a tre vie con schema a L,
La valvola a sfera a tre vie con configurazione a T , adatta per l'interruttore di flusso medio, può collegare i due canali perpendicolari. È adatta per mezzo di shunt, fiumi o flussostato. Ampiamente usato in chimica, petrolchimica, petrolio raffinazione, energia, perforazione offshore, marino, pasta e carta, farmaceutico, biotecnologico, alimentare e delle bevande.
2: Valvola a sfera a 3 vie qualsiasi porta può essere utilizzata come ingresso non ha perdite. E può, a seconda dei casi, cambiare il tipo L o il tipo T rendere più conveniente l'installazione.
3: Dopo il decompressione della pressione del sistema senza dover rimuovere l'intero corpo sarà in grado di ispezionare e riparare.
Parte principale e materiali
| Nomi delle parti | Materiali della parte | ||||||
| Corpo | WCB/A105 | LCB/LF2 | CD4MCinuN/F51 | CF8/F304 | CF8M/F316 | CF3/F304L | CF3M/F316L |
| Cofano | WCB/A105 | LCB/LF2 | CD4MCinuN/F51 | CF8/F304 | CF8M/F316 | CF3/F304L | CF3M/F316L |
| Sfera | A105+ENP | SS304 | F51 | SS304 | SS316 | SS304L | SS316L |
| Stelo | F6a | F304 | F51 | F304 | F316 | F304L | F316L |
| Perno di articolazione | F6a | F304 | F51 | F304 | F316 | F304L | F316L |
| Cuscinetto | 304+PTFE | 304+PTFE | 316+PTFE | 304+PTFE | 316+PTFE | 304 L + PTFE | 316L+PTFE |
| Molla antistatica | A313-304 | A313-304 | A313-316 | A313-304 | A313-316 | A313-316 | A313-316 |
| Fermo del sedile | 13% Cr | SS304 | F51 | SS304 | SS316 | SS304L | SS316L |
| Molla della sede | A313-304,A313-316,INCONEL X-750 | ||||||
| Anello di tenuta della sede | PTFE/PTFE/TEFLON/PEEK/NYLON/DELRIN | ||||||
| Imballaggio | Grafite/PTFE | ||||||
| Guarnizione | SS304+grafite/SS304+grafite | ||||||
| Bulloni/dadi | B7/2H | L7/4 | B8M/8M | B8/8 | B8M/8M | B8/8 | B8M/8M |
| Terreno adatto | W.O.G ecc. | HNO3, CH3OOH ecc. | |||||
| Temperatura adatta | -29~150 °C. | -46~150°C | -29~150 °C. | --29~150 °C. | -29~150 °C. | --29~150 °C. | -29~150 °C. |
Dimensioni prodotto
Display del prodotto
Introduzione all'azienda
FAQ D:perché sceglierci?
R: Siamo un costruttore, abbiamo prodotto valvole da oltre 20 anni .
B. abbiamo il nostro fondario di colata su larga scala
D. Qual è il termine di pagamento?
A: T/T, L/C o altro pagamento accettabile.
D:possiamo stampare il nostro logo sui vostri prodotti?
R: sì, offriamo il servizio OEM/ODM, supportiamo il logo personalizzato, le dimensioni, il pacchetto, ecc.
D: Qual è il vostro mercato principale?
A: America del Nord, America del Sud, Europa orientale, Asia sudorientale, Africa, Oceania, Medio Oriente, Asia orientale, Europa occidentale
D: Posso prelevare campioni dalla vostra fabbrica?
R: Sì, è possibile fornire campioni.
D: Se i prodotti presentano un problema di qualità, come fareste a gestire?
R: Saremo responsabili di tutti i problemi di qualità.
D:e la vostra capacità?
R: Abbiamo 300 dipendenti, 50 macchine CNC, cinque persone responsabili dell'ispezione di qualità e 5 ingegneri. Le nostre 6 officine di produzione di blocchi di colata
possono entrambi garantire consegne puntuali e qualità che durano.
