Personalizzazione:	Disponibile
Media:	Olio
Materiale:	Acciaio inossidabile

Informazioni di Base.

Model No.

Q41F-150LB

Modulo di collegamento

Flangia

Modalità di guida

Manuale

Pressione nominale

ANSI CLASSE 150-900

Canale

Straight Through Tipo

Struttura

Valvola a sfera galleggiante

Tipo

Valvola a sfera galleggiante

Funzione

Blow-Giù Valve, valvola di chiusura aperta

Temperatura

Alta temperatura

Standard

iso9001 e ce

Applicazione

Uso industriale, L′utilizzo di acqua industriale, Uso domestico

dispositivo di bloccaggio

opzione

ispezione e test

secondo api598

mod

10 pz

estremità di collegamento

flangia ( rf, rtj)

guarnizione

ptfe, rptfe, ppl

temp. di esercizio

-20~300ºc

Pacchetto di Trasporto

case di legno compensato standard

Specifiche

1/2′ ′ -8′ ′ (dn15-200)

Marchio

rstv

Origine

Wenzhou, Zhejiang, China

Codice SA

8481804090

Capacità di Produzione

6000 tonnellate/anno

Descrizione del Prodotto

Descrizione del prodotto

Flangia 2PC con flangia, flangia montata su perno di articolazione della valvola a sfera in acciaio inox 150 LB/300 LB/600 LB

RST Valve Group Co., Ltd. È un produttore di valvole industriali che offre una gamma di valvole a sfera con flangia e filettatura, valvole a saracinesca, valvole a globo, valvole di ritegno e filtri a Y in acciaio inossidabile, acciaio al carbonio, acciaio fuso, acciaio forgiato e acciaio legato.

La nostra selezione di valvole a sfera con flangia include varie opzioni, come valvole a sfera con flangia IN acciaio inox 1PZ, valvole a sfera con flangia IN acciaio al carbonio 1PZ, valvole a sfera con flangia API/DIN 1PZ, valvole a sfera in acciaio inox con flangia API 2PC e molto altro. Queste valvole sono progettate per garantire sicurezza, durata e facilità di manutenzione, il che le rende ideali per ambienti difficili come la lavorazione chimica, petrolchimica e la produzione di petrolio e gas.

La VALVOLA RST è un produttore professionale di valvole a sfera in Cina, che offre valvole a sfera flottante, valvole a sfera con perno di articolazione, valvole a sfera con sede in metallo, valvole a sfera con estremità filettata, valvole a sfera saldate di testa e valvole a sfera in acciaio forgiato. I nostri prodotti sono realizzati con materiali quali A105, WCB, C5, WC6, WC9, CF8, CF8M e 316, conformi a standard quali API6D, ASME, ANSI, JIS, DIN, BS e GB.

La valvola a sfera con flangia 2PC offre una soluzione di alta qualità e conveniente con un design a foro completo in DIN PN16 e PN40. Caratterizzata da una struttura robusta, un percorso di flusso ininterrotto e uno stelo e un imballaggio a prova di soffiatura, questa valvola è adatta a vari settori, tra cui pasta di cellulosa e carta, garantendo una lunga durata e prestazioni affidabili.

Nome prodotto	Flangia 2PC con flangia, flangia montata su perno di articolazione della valvola a sfera in acciaio inox 150 LB/300 LB/600 LB
1. Materiale	SCS13/SCS14/SCS13A/SCS14A, SS304/316/304L/316L ( CF8/CF8M/CF3/CF3M), WCB, ECC.
2. Dimensioni	1/2~8" ( DN15~DN200)
3. Standard filettatura	ISO9001 E CE, TS
4. Porta	Porta completa
5. Estremità di collegamento	Flangia
6. Mezzo idoneo	Acqua, gas naturale, olio e un po' di liquido corrosivo
7. Azionato	Azionamento a maniglia, dispositivo di bloccaggio opzionale
8. Ispezione e test	Conforme a API598
Spedizione
Tempo di consegna	15~20 giorni
Pacchetto	Contenitore standard per l'esportazione di legno compensato
Porto di spedizione	Ningbo/Shanghai, Cina
Condizioni di spedizione	EXW, FOB, cfr, CIF, ecc.
Condizioni di pagamento	T/T, Western Union, PayPal, ecc.
	30% di pagamento anticipato, 70% di saldo pagato prima della spedizione o contro copia di BL
Paese di origine	Wenzhou città, Cina
Capacità di produzione	6000 tonnellate/anno
MOD	10 PZ/formato

Descrizione del prodotto

Specifiche:

Alesaggio completo
Collegamento flangiato JIS 10K
Dimensioni: Da 1/2" a 6" (DN15-150)
Materiale corpo valvola: Acciaio inox SS304/316/304L/316L, WCB
Design ignifugo in conformità con API 607
Terreno applicabile: Applicazioni generiche per petrolio, gas e acqua
Design con stelo a prova di soffiatura
Temperatura: Da -29°C a 280°C.

Specifiche tecniche:

Standard di progettazione e fabbricazione: JIS B2071
Standard di quotatura faccia a faccia: JIS B2002
Flangia standard: JIS B2220
Standard di test e ispezione: JIS B2003

Nome della società: RST VALVE GROUP CO., LTD

Parametro tecnico principale
Pressione normale		10/20	K
Pressione di prova	Pressione di prova del serbatoio	3.0/6.0	MPa
	Prova di tenuta	2.2/4.4
	Prova di tenuta dei gas	0.6
Temperatura di esercizio massima		-29~280	ºC
Terreno applicabile: Olio, gas e acqua per uso generale

GRUPPO VALVOLE RST CO., LTD

Vantaggio competitivo:

Un produttore certificato ISO 9001 e CE
Buona qualità
Prezzo ragionevole
Consegna puntuale
Processo di esame rigoroso
Servizio sincero
garanzia di 18 mesi

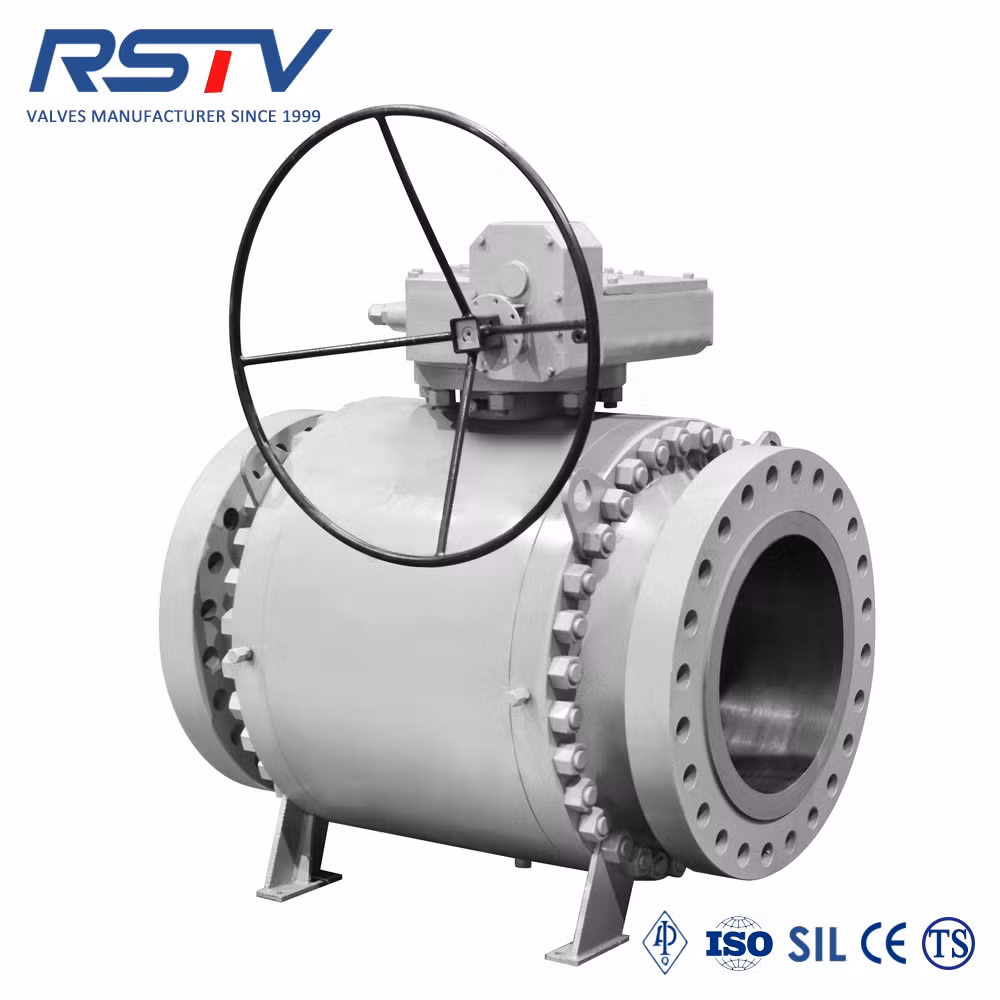

Stainless Steel Trunnion Mounted Flange Ball Valve

Il gruppo valvole RST offre una valvola a sfera in acciaio inox con estremità a flangia 2PC e flangia montata su perno in 150 lb/300 lb/600 lb. Ideale per applicazioni con olio, questa valvola è dotata di un corpo in acciaio inox fuso e di una flangia a piattaforma bassa. Perfetto per vari settori.

N. articolo	Nome parte	Materiale
1	Corpo sinistro	SS316,C8M
2	Prigioniero	SS304
3	Dado	SS304
4	Sfera	SS316
5	Sedile	PTFE
6	Corpo	SS316, C8M
7	Stelo	SS316
8	Guarnizione	PTFE
9	O-ring	PTFE
10	Vite esagonale	SS304
11	Imballaggio	PTFE
12	Cofano	SS316
13	Blocco di arresto	SS304
14	Mano	SS

Valvola a sfera in acciaio inox con estremità flangiata 2PC e tampone di montaggio a perno, adatta per olio, in acciaio inox, con collegamento a flangia. Ideale per applicazioni da 150 lb/300 lb/600 lb.

NPS	DN	Connessione	D	D1	D2	B	L	H	W	N-M.	F	W(KG)
1/2''	15	Flangiato	90	70	51	12	108	73	130	4-14	1.6	-
3/4''	20	Flangiato	100	75	56	14	117	76	130	4-14	1.6	-
1'''	25	Flangiato	125	90	67	14	127	86	160	4-18	1.6	2.9
1-1/4''	32	Flangiato	135	100	76	16	140	91	160	4-18	1.6	3.33
1-1/2''	40	Flangiato	140	105	81	16	165	119	200	4-18	1.6	5.22
2'''	50	Flangiato	155	120	96	16	178	127	200	4-18	1.6	7.86
2-1/2''	65	Flangiato	175	140	116	18	190	136	200	8-18	1.6	10.38
3''	80	Flangiato	185	150	126	18	203	164	325	8-18	1.6	15.55
4''	100	Flangiato	210	175	151	18	229	218	325	8-22	1.6	24
5'''	125	Flangiato	250	210	182	20	356	248	500	8-22	1.6	-
6''	150	Flangiato	280	240	212	22	394	260	800	12-22	1.6	-

Verificare che tutti i dati siano verificati con i disegni approvati da RST Valve Group Co., Ltd. Per la flangia 2PC montata su flangia in acciaio inox con flangia con perno di articolazione 150lb/300lb/600lb. Ideale per olio, in acciaio inox, con collegamento a flangia.
