Informazioni di Base.
Model No.
JVALVES-Q41F
Modulo di collegamento
Flangia
Modalità di guida
manuale, elettrico, pneumatico
Pressione nominale
ANSI CLASSE 150-900
Canale
Straight Through Tipo
Struttura
valvola a sfera montata sul perno di articolazione
Tipo
Valvola a sfera fisso
Funzione
valvola on-off
Temperatura
Normale temperatura
Standard
api 6d, api 608, bs 5351/din3357/jis b2071
Applicazione
Uso industriale, L′utilizzo di acqua industriale
materiale del corpo
F316
collegamento finale
estremità flangiate ff/rf/rtj, bw
design
api 6d / api 608 / bs5351 / asme b16.34
pressione di esercizio
150 lb-1500 lb
posti a sedere
seduta morbida o in metallo
materiale del sedile
ptfe, ptfe+fibra di carbonio, ptfe+fibra di vetro, ppl
tipo di carrozzeria
dividi corpo
temperatura di esercizio
-27 gradi a 220 gradi
standard di prova
api598
funzione struttura
dividi il corpo in due e tre corpi
dimensioni della porta
porta completa/porta ridotta
vantaggio
oem/odm
metodi di consegna
via mare, via aerea, via trian, con espresso dhl/fedex/tnt
garanzia di qualità12 mesi dopo l′installazione
12 mesi dopo l′installazione
termine di consegna
exw, fob, fca, cfr, cif, ecc.
Pacchetto di Trasporto
esportazione di case di legno compensato
Specifiche
2"-24"(dn100-dn600)
Marchio
valvole a j.
Origine
Repubblica Popolare Cinese
Codice SA
8481804090
Capacità di Produzione
8000 tonnellate/anno
Descrizione del Prodotto
| Profilo aziendale |
| Descrizione del prodotto |

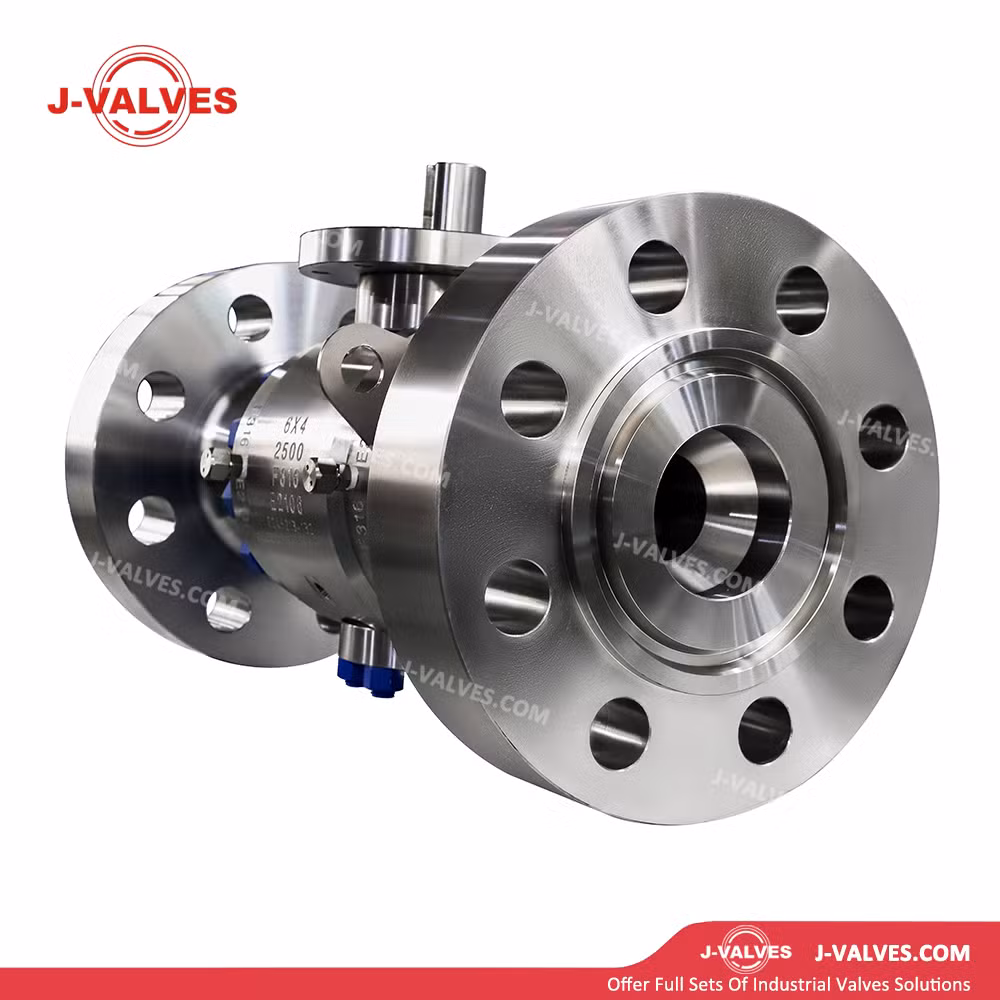

| Nome prodotto | Valvole a J ANSI Classe 2500 6*4 in acciaio inox F316/F304 con montaggio a perno Valvola a sfera con flangia 3PC |
| Materiale | Duplex in acciaio inox F51,WCB, LCB, CF8M, A105, Lf2, F316, ecc. |
| Dimensioni | 2"-24"(DN100-DN600) |
| Porta | Porta completa/porta ridotta |
| Pressione di esercizio | 150 LB-1500 LB |
| Estremità di collegamento | Estremità flangiate FF/RF/Rtj, BW |
| Temp. Di esercizio | -27ºC~220ºC |
| Terreno adatto | Acqua, gas naturale, olio e un po' di liquido corrosivo |
| Azionato | Volantino, ruota a vite, attuatore pneumatico e attuatore elettrico. |
| Standard di progettazione | ISO 5208, API 6D |
| Ispezione e test | Conforme a API598 |
| Marchio | VALVOLE A J. |
| Spedizione |
| Tempo di consegna | 15-30 giorni |
| Pacchetto | Contenitore standard per l'esportazione di legno compensato |
| Porto di spedizione | Porto marittimo di Ningbo/Shanghai, Cina. |
| Condizioni di spedizione | EXW, FOB, CFR, CIF, ECC. |
| Condizioni di pagamento | T/T, DP, LC a vista. |
| Condizioni di pagamento | 30% di pagamento anticipato, 70% di saldo pagato prima della spedizione o contro copia di BL. |
| Paese di origine | Cina |
| Capacità di produzione | 8000 tonnellata/anno |
| Certificati | ISO, CE, TS, API6D |
| MOD | 10 PZ/formato (materiale speciale a seconda) |
| Parametri del prodotto |
| Standard di progettazione e produzione | API 608, API 6D, BS 5351, ASME B16.34 |
| Standard di pressione e temperatura | API 608, API 6D, BS 5351, ASME B16.34 |
| Standard di quota faccia a faccia | ASME B16.10, API 6D |
| Termina il collegamento standard | ASME B16.5, ASME B16.47, ASME B16.25 |
| Standard di test e ispezione | ISO 5208, API 6D |
| Pressione di prova (MPa) |
| Pressione | 150 LIBBRE | 300 LB | 600 LB | 900 LB | 1500 LB | 2500 LB | |
| Test di resistenza | 3.0 | 7.5 | 15.4 | 23.0 | 37.5 | 63.0 | MPa |
| Prova di tenuta | 2.2 | 5.5 | 11.2 | 16.9 | 27.5 | 46.2 | |
| Prova dell'aria | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
| Foto dettagliate |
| Disegno tecnico |
1. GETTI DI FOUDRY
2. VALVOLE MATERIE PRIME
3. LAVORAZIONE VALVOLE
4. ISPEZIONE DEL PROCESSO DI PRODUZIONE DELLE VALVOLE
5. COMPLESSIVO VALVOLE
6. PROVA DELLA PRESSIONE DELLE VALVOLE
| Imballaggio e spedizione |
| I nostri vantaggi |
| FAQ |
Come garantire la vostra qualità? Quando si installa, se ci sono alcuni problemi di qualità, come risolverlo?
Abbiamo un reparto QC, un ispettore della qualità controllerà ogni fase durante l'elaborazione e farà report ai clienti per il controllo. Se vi sono problemi di qualità, controlleremo e risponderemo entro 24 ore per risolverli. Per qualsiasi problema di qualità, contattateci.
2. Quali sono la temperatura e la pressione delle valvole?
Per sedile in metallo, gamma di temperatura da -196ºC a 425ºC. Per la valvola a sfera con sede morbida, gamma di temperatura da -29ºC a 200ºC. Gamma di pressione da PN6 a PN420 (150 LB~2500LB).
3. Quali sono i materiali delle valvole?
Acciaio inossidabile, acciaio inox forgiato, acciaio legato, acciaio duplex, lega di titanio, Dettagli materiali i requisiti potrebbero consultarci in qualsiasi momento.
4. E quanto dei tempi di consegna?
La nostra fabbrica è vicina al porto marittimo di Ningbo & Shanghai, in generale, l'esportazione in Asia richiede circa 7-10 giorni, l'esportazione in Europa, Medio Oriente, Africa, Nord America, Il Sud America, ecc. richiede circa 30-35 giorni via mare.
5. Qual è il mezzo per le vostre valvole?
Sono utilizzati principalmente in acqua, gas e petrolio. Quando si effettua la richiesta, è meglio offrire il vostro mezzo, potremmo suggerire materiali e tipo di valvole per i clienti.
6. Le valvole a sfera possono regolare il mezzo?
No, le valvole a sfera non possono essere utilizzate solo per la regolazione, si tratta di una sorta di valvola di isolamento.
7. Cosa sono le valvole a quarto di giro?
La valvola a sfera, la valvola a farfalla e la valvola a tappo sono valvole di controllo del movimento rotative. Per entrare in azione, hanno bisogno di un quarto di giro.
8. Qual è la direzione delle valvole?
La valvola a sfera e la valvola a saracinesca sono valvole bidirezionali, valvole a globo, valvole di ritegno e filtro a Y con una freccia sul corpo valvola per indicare la direzione.
9. Qual è la differenza tra lo stelo in salita e lo stelo in salita della valvola a saracinesca?
La valvola a saracinesca a stelo ascendente può essere vista dall'aspetto se la valvola è chiusa o aperta. La vite di comando è visibile mentre la valvola a saracinesca non è in grado di sollevarsi. Il volantino della valvola a saracinesca a stelo non si alza e si alza quando si ruota il volantino, la valvola a saracinesca a stelo non si alza. E la valvola a saracinesca a stelo ascendente richiede uno spazio di installazione maggiore a causa dello stelo; l'altezza della valvola a saracinesca a stelo non ascendente è piccola e non occupa troppo spazio durante l'installazione.
10. Qual è la differenza tra la valvola a saracinesca e la valvola a globo?
La valvola a saracinesca è una valvola bidirezionale, una valvola a globo in una valvola unidirezionale e ha una direzione fissa durante il montaggio. Inoltre, la valvola a globo ha una tenuta migliore rispetto alla valvola a saracinesca, quando la valvola a globo è chiusa, il fluido aggiunge pressione sul disco per mantenere una tenuta migliore. Il cuneo della valvola a saracinesca è parallelo alla flangia; quando è chiuso, il fluido su entrambi i lati aggiunge pressione sul cuneo.
11. Introduzione della valvola di ritegno.
La valvola di ritegno è una valvola unidirezionale, chiamata anche valvola unidirezionale, valvola di non ritorno. Perché il flusso medio decide la sua direzione. È di tipo oscillante, a sollevamento (pistone e sfera), verticale, a farfalla. La valvola di ritegno a wafer ha tre tipi, a molla, a disco singolo e a disco doppio. In ogni caso, potrebbe scegliere il tipo di valvola in base al mezzo, alla pressione e alla temperatura. Masoneilan Valve vi darà i migliori suggerimenti.
12. Qual è il tipo di valvola a farfalla?
In generale, per le estremità di collegamento, la valvola a farfalla è del tipo ad aletta, del tipo a wafer, del tipo a doppia flangia; per la struttura di progetto, la valvola a farfalla è del tipo concentrico, del tipo a doppio eccentrico, del tipo a triplo eccentrico.
